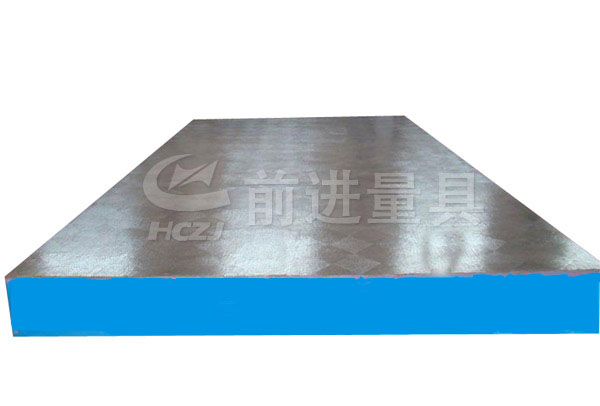

测量平台
用途：适用于各种检验工作，精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不呆缺少的基本工具。
测量平台规格：200×100-8000×3000mm(特殊规格根据需方图纸制作或双方商定生产加工)。
|
|
精度等级 |
||||
|
0级 |
1级 |
2级 |
3级 |
精刨 |
|
|
平面度公差 |
|||||
|
200×100 |
5 |
10 |
20 |
|
|
|
200×200 |
5 |
10 |
20.5 |
|
|
|
250×250 |
5.5 |
11 |
22 |
|
|
|
300×200 |
6 |
12 |
24 |
|
|
|
300×300 |
6 |
12 |
24 |
|
|
|
400×300 |
6 |
12 |
24 |
|
|
|
400×400 |
6 |
12 |
24 |
|
|
|
500×300 |
6 |
12 |
24 |
|
|
|
500×350 |
6 |
12 |
24 |
|
|
|
500×450 |
6 |
14 |
24 |
|
|
|
500×500 |
7 |
14 |
28 |
|
|
|
600×450 |
7 |
14 |
28 |
|
|
|
600×500 |
7 |
14 |
28 |
|
|
|
700×500 |
8 |
16 |
32 |
80 |
|
|
800×500 |
8 |
16 |
32 |
80 |
|
|
800×600 |
8 |
16 |
32 |
80 |
|
|
900×600 |
8 |
16 |
32 |
80 |
|
|
1000×750 |
9 |
18 |
36 |
90 |
|
|
1000×800 |
9 |
18 |
36 |
90 |
|
|
1000×1000 |
10 |
20 |
39 |
96 |
|
|
1200×800 |
|
20 |
39 |
96 |
|
|
1200×1000 |
|
20 |
39 |
96 |
|
|
1500×1000 |
|
24 |
48 |
120 |
|
|
1500×1500 |
|
25 |
50 |
125 |
|
|
2000×600 |
|
24 |
48 |
120 |
|
|
2000×1000 |
|
26 |
52 |
129 |
|
|
2000×1500 |
|
|
56 |
140 |
|
|
2000×2000 |
|
|
60 |
152 |
230 |
|
2500×1500 |
|
|
64 |
152 |
230 |
|
2500×2000 |
|
|
68 |
168 |
248 |
|
2500×2500 |
|
|
72 |
180 |
270 |
|
3000×1000 |
|
|
|
168 |
248 |
|
3000×1500 |
|
|
|
174 |
154 |
|
3000×2000 |
|
|
|
184 |
275 |
|
3000×2500 |
|
|
|
186 |
176 |
|
3000×3000 |
|
|
|
210 |
300 |
|
4000×1000 |
|
|
|
210 |
300 |
|
4000×1500 |
|
|
|
210 |
300 |
|
4000×2000 |
|
|
|
219 |
310 |
|
4000×2500 |
|
|
|
228 |
340 |
|
4000×3000 |
|
|
|
240 |
360 |
|
5000×1500 |
|
|
|
249 |
370 |
|
5000×2000 |
|
|
|
255 |
375 |
|
5000×2500 |
|
|
|
264 |
390 |
|
5000×3000 |
|
|
|
287 |
420 |
|
6000×2000 |
|
|
|
293 |
430 |
|
6000×2500 |
|
|
|
300 |
450 |
|
6000×3000 |
|
|
|
308 |
460 |
|
8000×2000 |
|
|
|
370 |
520 |
|
8000×2500 |
|
|
|
375 |
530 |
|
8000×3000 |
|
|
|
382 |
570 |
测量平台材质：高强度铸铁HT200-300,硬度:HB170-240。
测量平台精度：按国家标准计量检定规程执行，分别为1，2，3级三个级别。(详见精度参数表)。
注：我公司最新引进数控加工中心设备(3000*8000)，让平台高精度不再是梦!
测量平台质检标准
1、测量平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
2、测量平台工作面的硬度应为HB170-220。
3、测量平台相对两个侧面上，应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。
4、测量平台工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整，涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上，对于直径小于15mm的砂允许用相同的材料堵塞，其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处，其相互之间的距离应不小于80mm。
5、铸铁测量平台应经过稳定性处理和去磁。
6、测量平台应采用优质细颗料的灰口铸铁或合金铸铁制造。
7、测量平台工作面应采用刮削工艺，对于“3”级平板工作面也可以采用刨削工艺，刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um。
8、根据用户要求，在检验平板工作面上设置螺纹孔或沟槽后，这些部位不应出现高于工作面的凸起现象。
