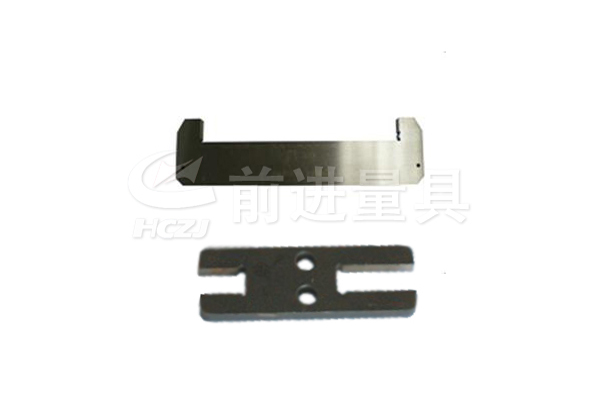

工字形卡规别名工字形卡板、卡板、H形卡规

工字形卡规的规格:5-500mm。

工字形卡规：用于轴径检验的光滑极限量规其测量面为两对称的平面两测量面间距具有被检轴径最大极限尺寸的为轴用通规具有被检轴径最小极限尺寸的为轴用止规。

工字形卡规是用以检验轴直径尺寸的量规，他的优点检验效率高，使用方便，特别适用于检验大批量的工件，再生产中应用很广泛。

工字形卡规不能指示量值，只能根据与被测件的配合间隙、透光程度或者能否通过被测件等来判断被测长度是否合格的长度测量工具。

工字形卡规结构简单，通常为具有准确尺寸和形状的实体，如圆锥体、圆柱体、块体平板、尺和螺纹件等。常用的量规有量块、角度量块、多面棱体、正弦规、直尺、平尺、平板、塞尺、平晶和极限卡规等。

 工字形卡规检验工件通常有通止法（利用卡规的通端和止端控制工件尺寸使之不超出公差带）、着色法（在卡规工作表面上涂上一薄层颜料，用卡规表面与被测表面研合，被测表面的着色面积大小和分布不均匀程度表示其误差）、光隙法（使被测表面与卡规的测量面接触，后面放光源或采用自然光，根据透光的颜色可判断间隙大小，从而表示被测尺寸、形状或位置误差的大小）和指示表法（利用卡规的准确几何形状与被测几何形状比较，以百分表或测微仪等指示被测几何形状误差）。其中利用通止法检验的卡规称为极限卡规（如量规、光滑塞规、螺纹塞规、螺纹环规等）。
