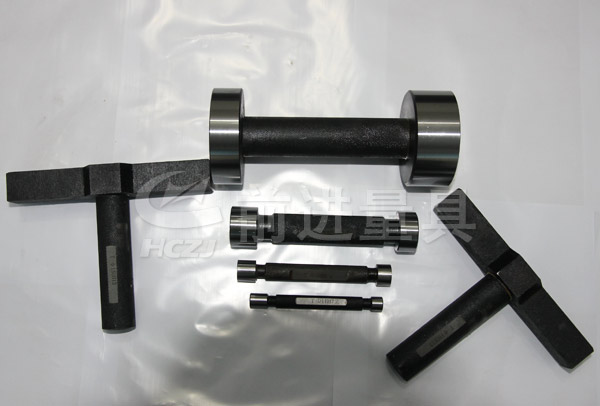

  塞板又叫孔用片型塞规对大于φ65以上的塞规可以做成单头不全型和孔用片型塞规。塞板主要是测是内孔径的检具。另可以来图订做非标片型孔用塞规。Tr梯形量规，G管螺纹及美标螺纹量规.螺纹塞规用于综合检验内螺纹环规用于综合检验外螺纹。螺纹量规通规模拟被测螺纹的最大实体牙型，检验被测螺纹的作用中径是否超过其最大实体牙型的中径，并同时检验底径实际尺寸是否超过其最大实体尺寸。检验方法：如果被测螺纹能够与螺纹通规旋合通过，且与螺纹止规不完全旋合通过(螺纹止规只允许与被测螺纹两段旋合，旋合量不得超过两个螺距)，就表明被测螺纹的作用中径没有超过其最大实体牙型的中径，且单一中径没有超出其最小实体牙型的中径，那么就可以保证旋合性和连接强度，则被测螺纹中径合格。

  螺纹中径说白了，就是螺纹的公称直径，即一般所说的螺纹“M**”里的*代表的数值，它是一个介于大径(外螺纹为牙顶的直径，内螺纹为牙底直径)和小径(同大径含义相反)之间的一个直径。

  最大实体牙型，顾名思义，就是螺纹的牙型制造出来能达到的最大实体，即实际加工制造出来的比理论设计时，在误差范围能且在体积上能达到的最大值的状态。

  轴类零件(外螺纹)的最大实体尺寸体现在直径上，就是轴直径大于设计尺寸;孔累零件(内螺纹)的最大实体尺寸体现在直径上，就是孔的直径小于设计尺寸。
