指示器测量铸铁平台调平方式
指示器测量法中,调平被测铸铁平台的方式有以下三种。
1、按对角线调平

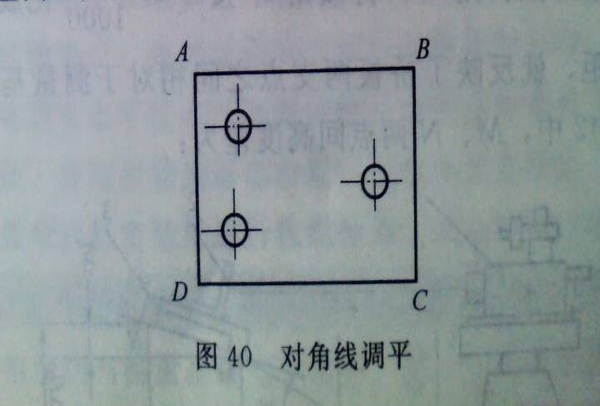

调平的要求是使被测铸铁平台两条对角线平行于测量基面,如图40中,AC两点、BD两点高度一致。
这种调平方式检测结果是唯一的。
2、按三角点调平
调平的要求是使任意三个角点对测量基面等高。如图40中,使ABC或ADB三角点高度一致。
这种调平方式简便,但检测结果不唯一,由于四角点任选三个,会有不同的检测结果。
3、按水平面调平

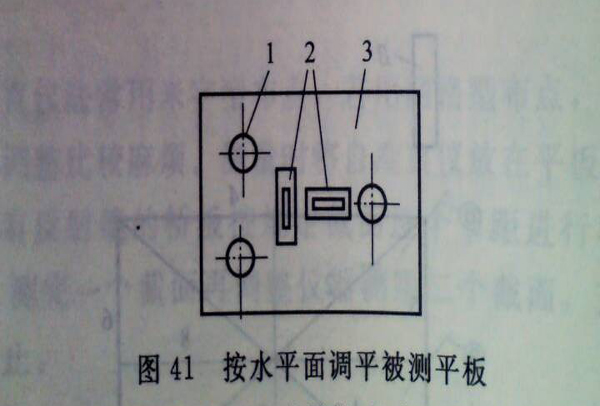

在被测铸铁平台中央沿纵向和横向各入置一个水平仪,如图41,调整两个水平仪气泡都居中时,被没铸铁平台大致平行于测量基面。
1—千斤顶(3个);2—水平仪(2个);3—被测铸铁平台
这种调平方式简便,但检测结果是无规则的。
