钳工平台使用截面投影法获取对角线法原始数据的方法今为大家举例说明：

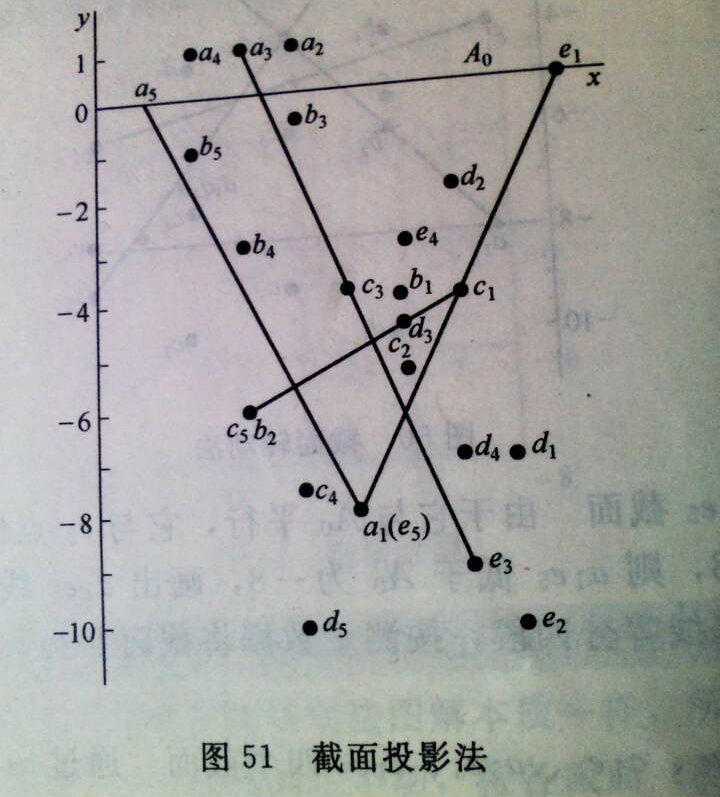

    钳工平台在划分成若干个截面后，在转动截面时，使e5和a1重合为一点，连接e1a1（或a5）与a5e1（或e5），使它们分别代表a1a5、a1e1和a5e5、e1e5四个截面的首尾两点连线，这样e1a5a1（或e1a5e5）就分别代表了六个测量截面上首尾两点连线，然后以它为基线，按测量数据将b4、c3、d2、b2、d4、a2、a3、a4、b1、c1、d1、b5、c5、d5、e2、e3、e417点位置直接标于平面坐标上，如图51。连接图中民标出点c1c5各a3e3，以它们基线，按测量数据标出c2、c4、b3、d3四点在平面坐标上的位置，至此25点全部标出。

    铸铁钳工平台检验的此法和图50原理一样，所不同的是它更倾向于投影图解，因此称为“截面投影法”。另外在图解c1c5各a3e3两截面时不需转动，可直接标出，所示25点按位置写出也得到如以前说过的测量平台测量结果图。
