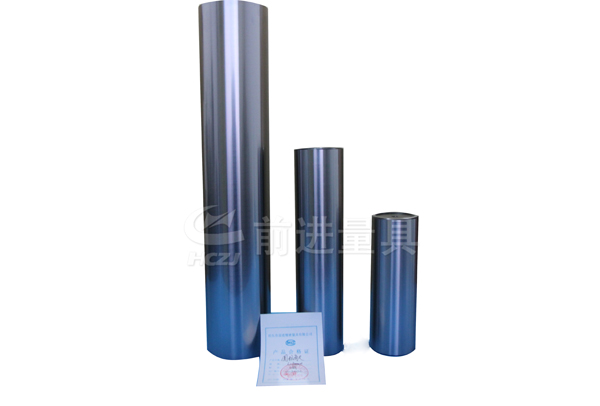

圆柱角尺
产品分类： 铸铁Ｖ型架/平尺系列
产品简介：圆柱角尺是以45号钢为母材加工，经车床加工后，再淬火、然后以精密磨床精磨而成。具有精度高，使用寿命长的特点。圆柱角尺按GB6092-85标准制造,主要用于工作直角的检验和划线,检验零件或部件有关表面的相互垂直度,可作为90°测量基准.
订购热线：4000-086-046
圆柱角尺是以45号钢为母材加工，经车床加工后，再淬火、然后以精密磨床精磨而成。具有精度高，使用寿命长的特点。
圆柱角尺按GB6092-85标准制造,主要用于工作直角的检验和划线,检验零件或部件有关表面的相互垂直度,可作为90°测量基准.
工作面精密磨削而成,磨削当中需要特殊材质的砂轮,精度稳定,永不变形,永不生锈,容易保管等特点,是一 种理想的检测工具.圆柱角尺(机床检验棒)内外角度精准,它由单片全面工具钢制成,本身与横杆都经过精准的研磨与抛光以助垂直度与水平度的测量.准确级圆 柱角的两边都磨上斜边,横梁在内角有一薄槽,以利清除污纳物.适用于机床,机械设备及零部件的垂直度检验,安装加工定位,划线等是机械行业中的重要测量工具.其特点是精度高,稳定性好,便于维修.
圆柱角尺规格与精度:
|
规格mm |
测量面对基准面垂直度 |
测量面平面度或直线度 |
基面平面度或直线度 |
||||||
|
精度等级um |
|||||||||
|
00 |
0 |
1 |
00 |
0 |
1 |
00 |
0 |
1 |
|
|
φ70×200 |
2 |
4.5 |
9 |
1 |
1.5 |
3 |
1 |
2 |
4.5 |
|
φ80×200 |
2 |
4.5 |
9 |
1 |
1.5 |
3 |
1 |
2 |
4.5 |
|
φ80×315 |
3 |
6 |
11 |
1 |
2 |
4 |
1.5 |
3 |
6 |
|
φ100×500 |
4 |
8 |
15 |
1.5 |
2.5 |
5 |
2 |
4 |
8 |
|
φ125×630 |
4.5 |
9 |
18 |
1.5 |
3 |
6 |
2.5 |
4.5 |
9 |
|
φ140×800 |
5 |
10 |
20 |
1.5 |
3 |
7 |
2.5 |
5 |
10 |
|
φ160×1000 |
6 |
12 |
25 |
2 |
4 |
8 |
3 |
6 |
12 |
