拼接平台
拼接平台又叫拼接平板，别名拼装平台、拼接平板、组装平板、组装平台。

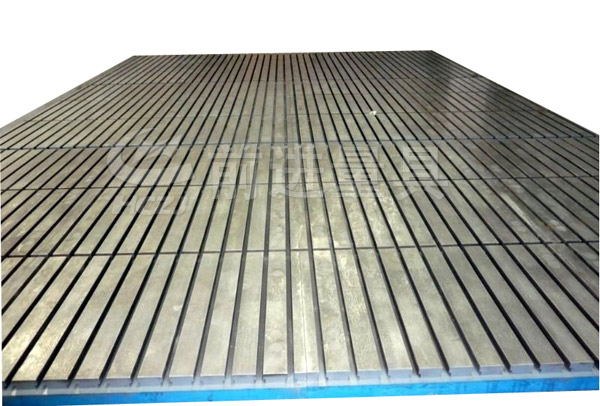

拼接平台（拼接平板）由多块铸铁平台组合而成,主要用于大型工件的各种检测,测量,划线，试验等工作.
拼接平台（拼接平板）是由地锚器或地脚螺栓两种主要调节方式调整。其次有调整垫铁调整，顶丝调整等。
拼接平台（拼接平板）调整后的表面精度根据调整面积和客户用途而定。拼接后表面要达到槽孔相对应整齐的效果。
拼接平台（拼接平板）的材质为HT200-250，工作面硬度为HB170--240。并经两次人工回火。达到消除铸造内应力和加工内应力的目的，以保证平台精度的稳定性。
拼接平台（拼接平板）的优点是解决了大型平台的生产，运输等问题，尤其是在动力试验等需要上，能起到分解平台所承受的纵向，横向扭矩等问题。
拼接平台（拼接平板）需要进行现场安装调试，其安装步骤主要分为：进行地基的测量检验—平台底部穿地锚器或地脚螺栓—平台地基就位—平台初调—平台灌浆—浆料凝固—平台精调—平台精度验收—平台外观验收。
单块拼接平台规格（mm）：（特殊规格可按用户要求设计生产 ）
|
|
精度等级 |
||||
|
0级 |
1级 |
2级 |
3级 |
精刨 |
|
|
平面度公差 |
|||||
|
1000×1000 |
10 |
20 |
39 |
96 |
|
|
1200×800 |
|
20 |
39 |
96 |
|
|
1200×1000 |
|
20 |
39 |
96 |
|
|
1500×1000 |
|
24 |
48 |
120 |
|
|
1500×1500 |
|
25 |
50 |
125 |
|
|
2000×600 |
|
24 |
48 |
120 |
|
|
2000×1000 |
|
26 |
52 |
129 |
|
|
2000×1500 |
|
|
56 |
140 |
|
|
2000×2000 |
|
|
60 |
152 |
230 |
|
2500×1500 |
|
|
64 |
152 |
230 |
|
2500×2000 |
|
|
68 |
168 |
248 |
|
2500×2500 |
|
|
72 |
180 |
270 |
|
3000×1000 |
|
|
|
168 |
248 |
|
3000×1500 |
|
|
|
174 |
154 |
|
3000×2000 |
|
|
|
184 |
275 |
|
3000×2500 |
|
|
|
186 |
176 |
|
3000×3000 |
|
|
|
210 |
300 |
|
4000×1000 |
|
|
|
210 |
300 |
|
4000×1500 |
|
|
|
210 |
300 |
|
4000×2000 |
|
|
|
219 |
310 |
|
4000×2500 |
|
|
|
228 |
340 |
|
4000×3000 |
|
|
|
240 |
360 |
|
5000×1500 |
|
|
|
249 |
370 |
|
5000×2000 |
|
|
|
255 |
375 |
|
5000×2500 |
|
|
|
264 |
390 |
|
5000×3000 |
|
|
|
287 |
420 |
|
6000×2000 |
|
|
|
293 |
430 |
|
6000×2500 |
|
|
|
300 |
450 |
|
6000×3000 |
|
|
|
308 |
460 |
|
8000×2000 |
|
|
|
370 |
520 |
|
8000×2500 |
|
|
|
375 |
530 |
|
8000×3000 |
|
|
|
382 |
570 |
