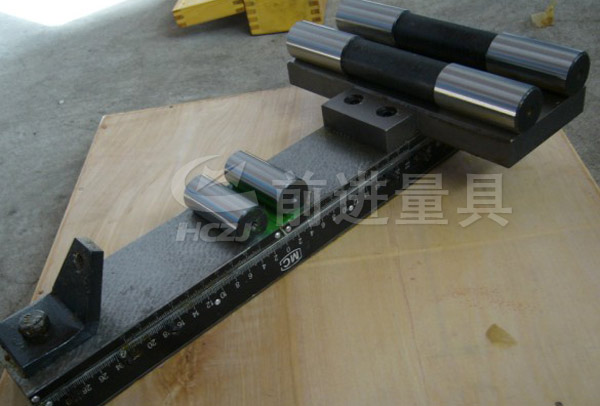

  平直度可调桥板

  平直度检测可调桥板它的规格分为：

  A型，B型-1，B型-2，C型。

  A型桥板的可调范围是50-600mm，检测对象：

  平板、平尺、工作台、精密工件的平面度。

  B型-1桥板的可调范围是50-500mm，检测对象：

  平板，平尺、工作台、精密工件的平面度。

  B型-2桥板的可调范围是50-500mm，检测对象：

  既有B型-1的功能又能检C630小个型号的车床磨床等导轨的不直度不平行度。

  C型桥板可调范围是50-300mm，检测对象：

  平板、平尺、工作台、精密工件的平面度。

  名称：平直度检测可调桥板型号：

  A型B型-1B型-2C型可调范围:A型:50-600MM
  B型-1:50-500MMB型-2:50-500MM

  C型:50-300MM检测对象:A型:平板、平尺、工作台、精密工件的平面度B型-1：平板、平尺、工作台、精密工件的平面度B型-2：既有B-1的功能又能检C630小个型号的车床磨床等导轨的不直度不平行度C型：平板、平尺、工作台、精密工件的平面度。

  用于配合电子水平仪、合像水平仪、框式水平仪检测机床设备、机床导轨工作面的平面度及整个工作面的水平。平直度可调桥也用于检测平板、平尺、工作台、精密工件的平面度。平行度可调桥板本身工作面平行度误差小于0.02任何跨度误差小于0.03.平行度可调桥板规格有50-60050-50050-300等。

  平直度检测可调桥板型号规格

  型号可调范围检测对象

  A型50-600mm平板、平尺、工作台、精密工件的平面度
  B型-150-500mm平板、平尺、工作台、精密工件的平面度
  B型-250-500mm既有B型-1的全功能，又能验C630及以小各型号车床、磨床等导轨的不直度、不平行度
  C型50-300mm平板、平尺、工作台、精密工件的平面度
